Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Tieke
Orzecznictwo:
TB/T 456, AAR M-101
Numer modelu:
13B
Złącze 13B zostało opracowane na bazie złącza 13A i jest szeroko stosowane w chińskich kolejowych wagonach towarowych o dużym obciążeniu od 2007 roku. Jest wykonane z niskostopowej staliwa klasy E, z minimalnym obciążeniem niszczącym korpusu złącza wynoszącym 4005 kN i minimalnym obciążeniem niszczącym jarzma złącza wynoszącym 3430 kN. Luz sprzęgu wynosi 11,5 mm, co znacznie poprawia podłużne właściwości dynamiczne pociągu.

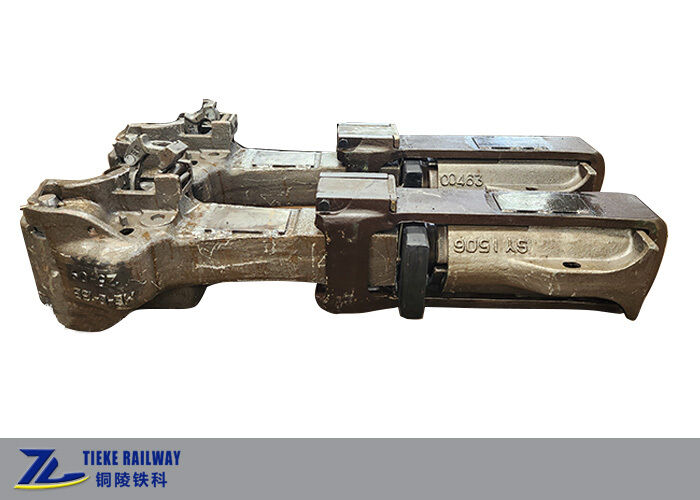

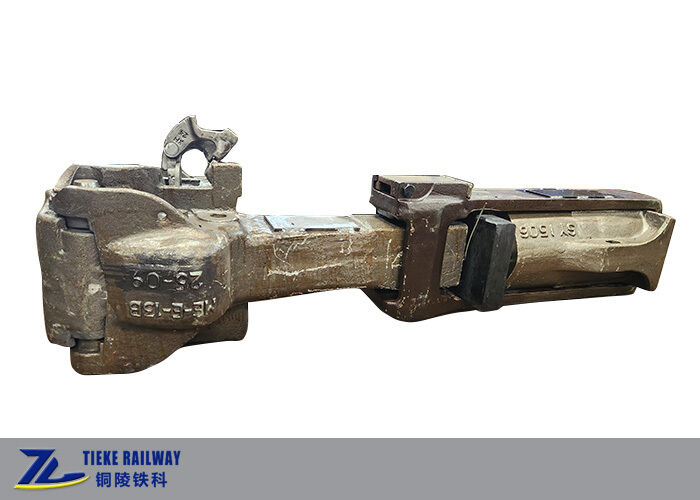

Złącza 13B są dostępne w wersjach działających od góry i od dołu. Mogą być sprzęgane ze złączami hakowymi AAR, takimi jak złącza typu E, E/F i F, a także ze złączami krajowymi, takimi jak złącza nr 16 i nr 17. Ten zespół jest dostarczany wraz z pochłaniaczem wstrząsów (buforem), jarzmem złącza i sworzniem jarzma, tworząc kompletne urządzenie sprzęgające z buforem.
| Materiał | Stalwo gatunek E |
|---|---|
| Zastosowanie | Chińskie standardowe wagony towarowe o dużym obciążeniu |
| Min. obciążenie niszczące korpusu złącza | 4005 kN |
| Min. obciążenie niszczące jarzma złącza | 3430 kN |
| Luz sprzęgu | 11,5 mm |
| Zamienność | Złącze 13, 13A |
| Cecha sprzęgu | Możliwość połączenia ze złączami 16, 17, AAR E, E/F i F |
| Typ pochłaniacza wstrząsów | Bufor sprężynowy cierny MT-2 |
| Standard projektowania i inspekcji | TB/T 456 ‘Automatyczne urządzenie sprzęgające z buforem dla pojazdów sprzęgniętych’ |
Tieke Railway produkuje i eksportuje wagony kolejowe i części wagonów bezpośrednio, z ponad 10-letnim doświadczeniem. Dostarczamy kompletne urządzenia sprzęgające z buforem, w tym złącze, pochłaniacz wstrząsów, jarzmo złącza, sworzeń jarzma i powiązane mechanizmy dla różnych rozstawów torów i standardów. Prześlij nam swoje rysunki lub wymagania techniczne, aby uzyskać dokładną wycenę.
