Automatyczny sprzęg kolejowy nr 15 TB T3046 odlewany ze stali o niskim działaniu

Automatyczny sprzęg kolejowy nr 15 TB T3046 odlewany ze stali o niskim działaniu

Sprzęg kolejowy nr 15

Automatyczny sprzęg o niskim działaniu

Sprzęg odlewany ze stali TB T3046

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Tieke

Orzecznictwo:

TB/T 3046

Numer modelu:

Nr 15

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
nazwa:
Automatyczny sprzęg kolejowy nr 15 do wagonów pasażerskich
Aplikacja:
Wagony pasażerskie zwykłej kolei szybkobieżnej (22, 25G, 25K, 25T)
Typ aktorski:
Niższe działanie
Standard:
TB/T 3046
Struktura:
Głowica sprzęgu, drążony trzpień o przekroju skrzynkowym, końcówka łącznika
Rozliczenie pozycji zamkniętej:
112-122 mm pomiędzy zwrotnicą a szczęką łącznika
Pełne zezwolenie na pozycję otwartą:
220-235 mm
Tworzywo:
Staliwo (klasa C QG-C3 dla wersji o zwiększonej wytrzymałości 15X)
Obciążenie rozciągające niszczące:
>=2256 kN
Dopasowany bufor:
Bufor o dużej pojemności typu G1
Kompatybilność sprzęgła:
Zamiennie ze złączem towarowym nr 13
Maksymalna prędkość:
Do 160 km/h
Warunki płatności i wysyłki
Minimalne zamówienie
Zbywalny
Cena
negotiable
Szczegóły pakowania
Drewniane Skrzynki Lub Paleta
Czas dostawy
1-2 miesiące
Zasady płatności
T/T, akredytywa
Możliwość Supply
5000 zestawów rocznie
Opis produktu

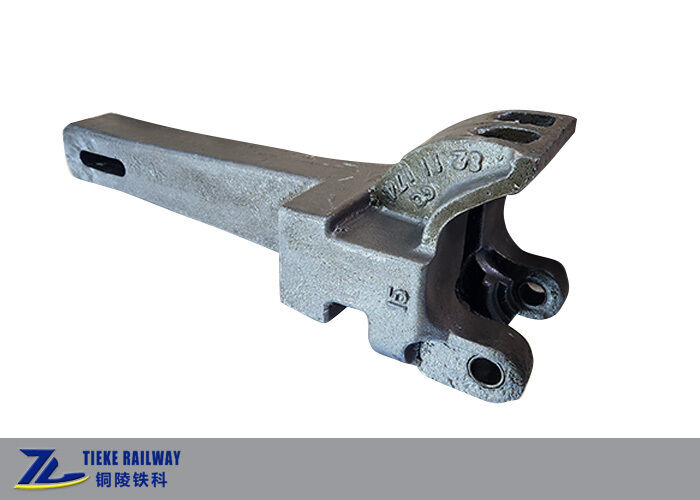

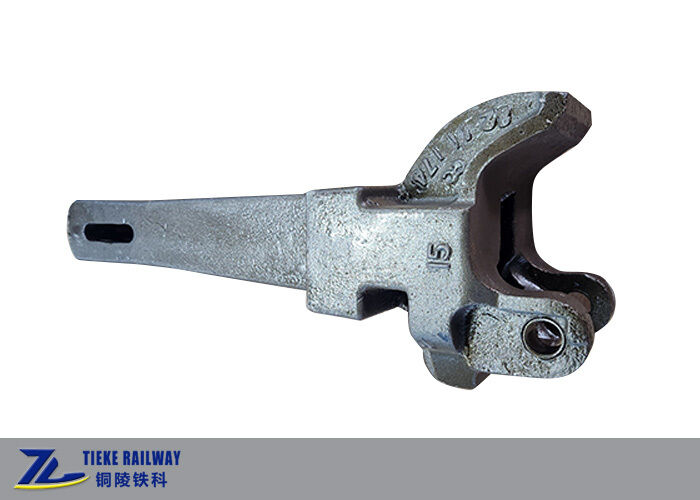

Automatyczny sprzęgacz wagonów pasażerskich nr 15

Sprzęgacz nr 15 to tradycyjny, główny automatyczny sprzęgacz dla wagonów pasażerskich o normalnym rozstawie szyn w Chinach. Jest to sprzęgacz typu dolnego, szeroko stosowany w zwykłych wagonach pasażerskich o normalnej prędkości, takich jak 22, 25G, 25K i 25T, i może być sprzęgany ze sprzęgaczem nr 13 stosowanym w lokomotywach i wagonach towarowych.

Korpus sprzęgacza podzielony jest na trzy główne części: głowicę sprzęgacza, szyjkę sprzęgacza i ogon sprzęgacza. Głowica składa się z zaczepu, blokady zaczepu, popychacza zaczepu i urządzenia zapobiegającego podskakiwaniu dolnego sworznia blokującego (działanie dolne, odłączane od dołu sprzęgacza). Szyjka to pusty profil skrzynkowy, który przenosi podłużne obciążenia trakcyjne i udarowe, podczas gdy ogon łączy się z jarzmem sprzęgacza, płytą podporową i buforem.

Trzy pozycje robocze

  • Pozycja zamknięta: po sprzęgnięciu blokada zaczepu opada i blokuje zaczep dla normalnej trakcji. Odległość między zaczepem a wewnętrzną stroną szczęki sprzęgacza wynosi 112-122 mm.
  • Pozycja otwarta: podniesienie dolnego sworznia blokującego podnosi blokadę zaczepu, umożliwiając rozprzężenie wagonu.
  • Pozycja w pełni otwarta: dalsze podnoszenie, popychacz zaczepu wypycha zaczep do pełnego otwarcia w celu sprzęgnięcia. Odległość między zaczepem a wewnętrzną stroną szczęki sprzęgacza wynosi 220-235 mm.

Główne parametry techniczne

ZastosowanieZwykłe wagony pasażerskie (22, 25G, 25K, 25T)
Typ działaniaDziałanie dolne
StandardTB/T 3046
MateriałStal odlewana (klasa C QG-C3 dla 15X)
Wytrzymałość na rozciąganie przy awarii≥2256 kN
Prześwit w pozycji zamkniętej112-122 mm
Prześwit w pozycji w pełni otwartej220-235 mm
Pasujący buforBufor o dużej pojemności typu G1
Kompatybilność sprzęganiaWymienny ze sprzęgaczem nr 13
Maksymalna prędkośćDo 160 km/h

Dostępne warianty: sprzęgacz 15A o małym prześwicie (zmniejszony luz sworznia ogona sprzęgacza dla mniejszych uderzeń podłużnych, szeroko stosowany w 25K/25T), sprzęgacz 15X o wysokiej wytrzymałości (stal odlewana klasy C, obciążenie przy awarii ≥2256 kN, dla quasi-szybkich wagonów pasażerskich i niektórych lokomotyw pasażerskich) oraz inne wersje 15C / 15T o wysokiej wytrzymałości.

Nie dotyczy: szybkich pociągów zespolonych, które wykorzystują sprzęgacze szczelne zamiast sprzęgacza nr 15.

Dlaczego wybrać Tieke Railway

Tieke Railway produkuje i eksportuje wagony kolejowe i części wagonów bezpośrednio, z ponad 10-letnim doświadczeniem. Możemy dostarczyć sprzęgacze, łapacze, jarzma i kompletne urządzenia buforowe sprzęgaczy dla różnych standardów. Prześlij nam swoje rysunki lub wymagania techniczne, aby uzyskać dokładną wycenę.
