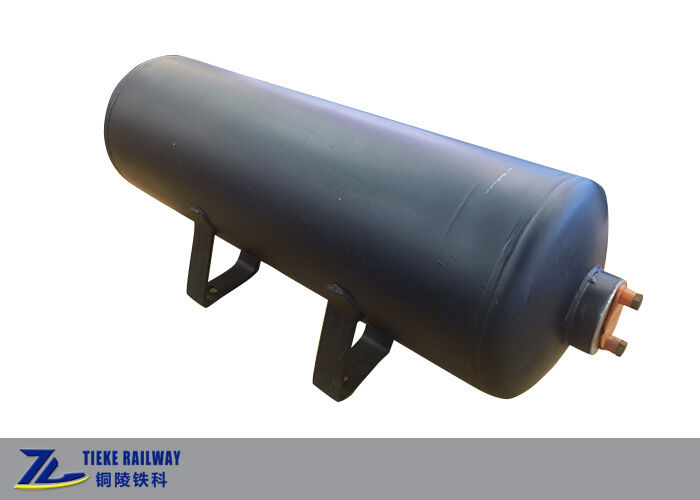

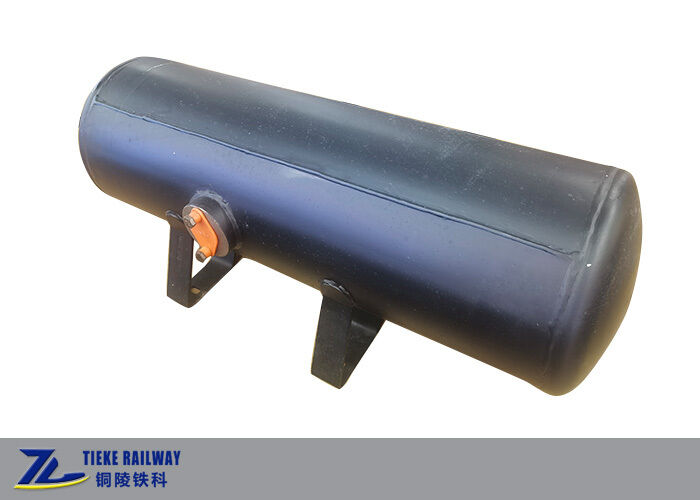

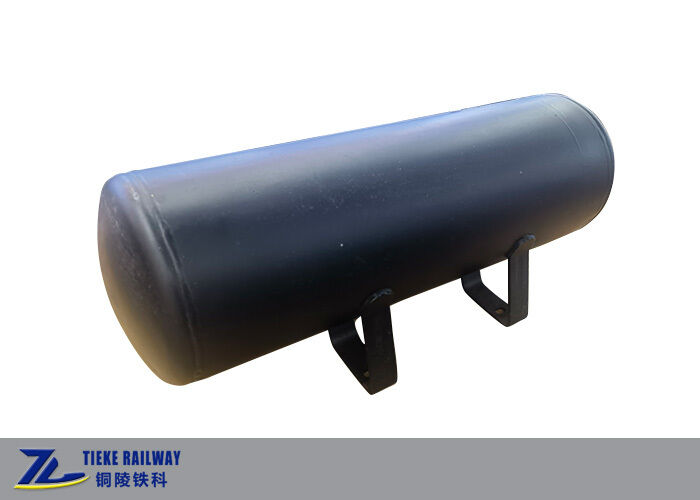

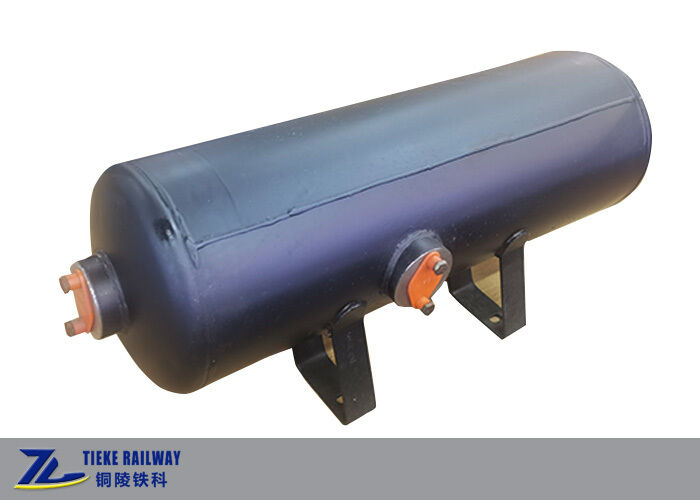

Dwukomorowy zbiornik powietrza 11*50 Kombinowany kolejowy dwu-zbiornikowy hamulca pneumatycznego

Dwukomorowy zbiornik powietrza 11*50 Kombinowany kolejowy dwu-zbiornikowy hamulca pneumatycznego

Dwukomorowy zbiornik powietrza 11x50

Kolejowy dwu-zbiornikowy hamulca pneumatycznego

Kombinowany zbiornik hamulca pneumatycznego

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

OEM Customized

Orzecznictwo:

TB/T Standard, GB150 (EN 286 optional)

Numer modelu:

11*50

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
model:
11*50
Duża objętość komory:
50L (zbiornik pomocniczy)
Mała objętość komory:
11L (zbiornik operacyjny)
Długość całkowita:
963 mm
Zewnętrzna średnica cylindra:
303 mm
Wysokość środka:
200 +/- 1 mm (cylinder do powierzchni montażowej)
Prężność robocza projektowana:
0,6 MPa (600 kPa)
Hydrostatyczne ciśnienie testowe:
1,2 MPa
Ciśnienie próby szczelności powietrznej:
0,7 MPa
Tworzywo:
Zbiornik ciśnieniowy ze stali Q245R / Q345R
Struktura:
Spawany cylinder stalowy z wewnętrzną płytą oddzielającą, opcjonalnie wspornik wieszakowy
Aplikacja:
Kolejowy wagon towarowy, wagon samowyładowczy, pneumatyczny układ hamulcowy wagonu-cysterny
Odpowiedni typ wagonu:
Wagon samowyładowczy K3, K13; Wagon cysterna GQ70, GN70
Norma inspekcji:
Norma kolejowa TB/T, GB150; EN 286 opcjonalne
Obróbka powierzchni:
Piaskowanie + antykorozyjna farba kolejowa
Akcesoria:
Korki spustowe, wieszak do podnoszenia (opcjonalnie)
Warunki płatności i wysyłki
Minimalne zamówienie
10 sztuk
Cena
USD 100-600 / Piece
Szczegóły pakowania
Pudełko kartonowe z białym, niestandardowym blokiem pozycjonującym z pianki wewnątrz
Czas dostawy
15-30 dni na produkcję, 3-7 dni na zapasy
Zasady płatności
T/T, L/C, Western Union
Możliwość Supply
500 sztuk miesięcznie
Opis produktu

Podwójny zbiornik powietrza komory 11*50 Połączone hamulce powietrzne kolei Podwójny zbiornik powietrza

Krótkie wprowadzenie

To...podwójny zbiornik powietrza(nazywany również zbiornikiem złączonym, podwójnym zbiornikiem powietrza) jest zintegrowanym zbiornikiem ciśnieniowym specjalnie zaprojektowanym do układów hamulcowych wagonów kolejowych.Zintegrowany z rezerwuarem pomocniczym i rezerwuarem operacyjnym w ramach jednej powłoki, oddzielone solidną przegródką wewnętrzną w celu zapewnienia dwóch całkowicie niezależnych komór powietrznych bez komunikacji między gazem.

Łącząc dwa zbiorniki w jeden zestaw, ten zbiornik hamulców powietrznych kolejowych skutecznie oszczędza przestrzeń montażową pod ramą, zmniejsza ilość przewodów łączących, uchwytów i elementów mocujących,i obniża całkowitą masę tary taboru. Szeroko stosowane w wagonach hopperów kolejowych i wagonach zbiornikowych, takich jak wagony hopperów serii K3, K13, wagony zbiornikowe serii GQ70 / GN70.

Wszystkie spawania poddawane są badaniom nieniszczącym.Każda jednostka podlega badaniu ciśnienia hydrostatycznego i badaniu szczelności powietrza przed dostawąOpcjonalny uchwyt zawiesiny jest dostępny do bezpośredniego zamontowania na podwozie wagonu.Można dostarczać pomalowanie na zamówienie i powłokę antykorozyjną do transportu morskiego i długoterminowej obsługi na zewnątrz.

Kluczowe cechy

  • Dwie izolowane komory powietrza: zbiorniki pomocnicze 50L + zbiorniki robocze 11L
  • Zintegrowana kompatybilna konstrukcja, kompaktowy układ podwozia wagonu
  • Pełna NDT dla szwów spawalniczych, ścisła kontrola hydrostatyczna i szczelności powietrza
  • Ciśnienie robocze 0,6 MPa, odpowiednie do standardowego systemu hamulców powietrznych w transporcie kolejowym
  • Opcjonalny uchwyt zawiesiny, wtyczki odprowadzkowe i dostosowane do potrzeb układy przystosowania
  • Spełnia normy kolejowe TB/T; zgodność z EN 286 dostępna na żądanie
  • Powierzchnia antykorozyjna o wysokiej wydajności dla trudnych warunków pracy

Arkusz danych technicznych

PozycjaSpecyfikacja
Nazwa produktuZbiornik powietrza podwójnej komory (zbiornik połączony)
Model11*50
Objętość komoryWielka komora: 50L (Zapobiegawcze zbiorniko); Mała komora: 11L (Zapobiegawcze zbiorniko)
Całkowita długość963 mm
Przedział zewnętrzny cylindru303 mm
Wysokość środka (cylinder do powierzchni montażowej)200 +/- 1 mm
Prężność robocza projektowana0.6 MPa (600 kPa)
Ciśnienie badania hydrostatyczne1.2 MPa
Ciśnienie badania szczelności powietrza00,7 MPa
MateriałStal naczynia ciśnieniowego Q245R / Q345R
StrukturaWyroby z żelaza lub stali, z wyłączeniem:
ZastosowanieSystem hamulcowy wagonów kolejowych, wagonów pociągowych, wagonów czołgowych
Zastosowany typ wagonuK3, K13 wagon z wsiadkami; GQ70, GN70 wagon z czołgami
Standardy kontroliStandardy kolejowe TB/T, GB150; opcjonalnie EN 286
Obsługa powierzchniWyrzuty piaskowe + farba antykorozyjna kolejowa
AkcesoriaWtyczki odprowadzkowe, zawieszenie podnoszące (nieobowiązkowe)

W przypadku zamówień hurtowych, dostosowanych parametrów lub współpracy OEM, prosimy o kontakt z naszym zespołem sprzedaży w celu uzyskania cytatu.
