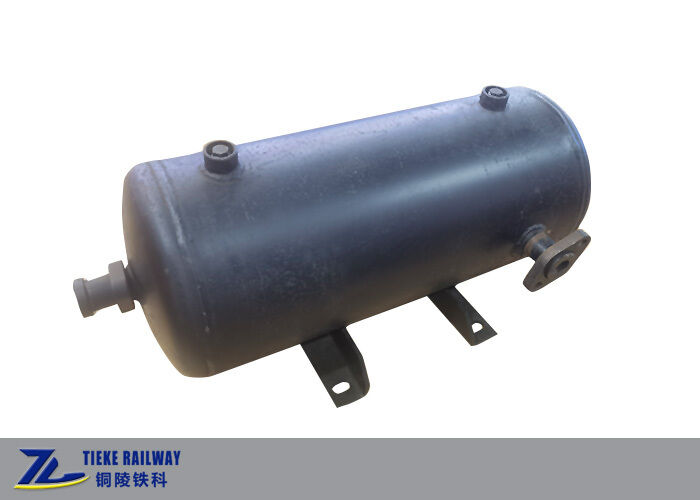

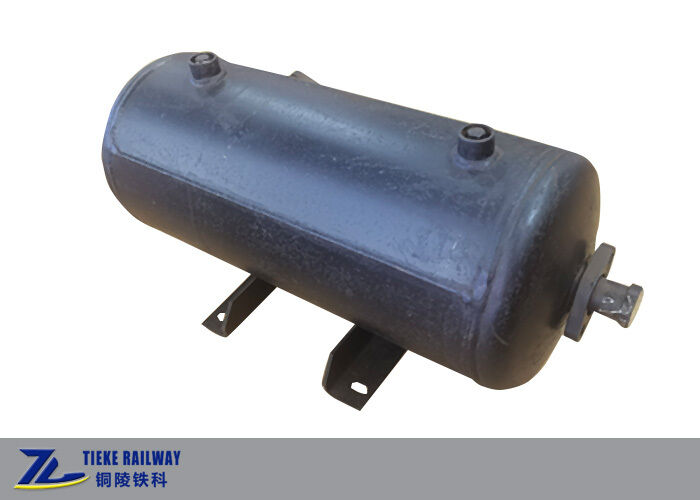

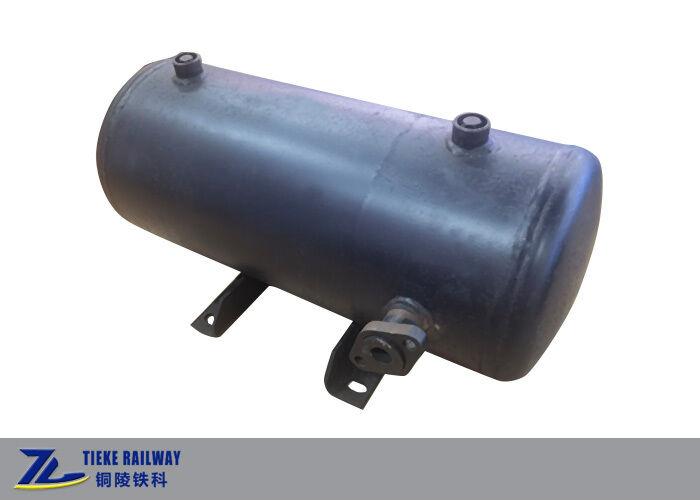

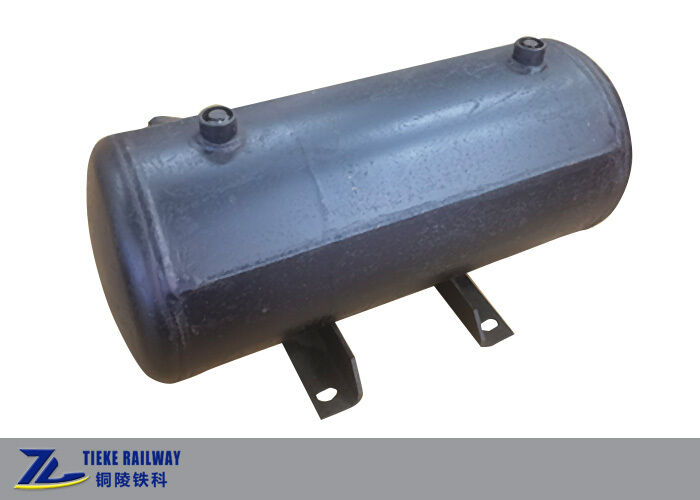

Zbiornik powietrza kolejowego 11*17 z podwójną komorą spawaną dla układu hamulcowego wagonów towarowych

Zbiornik powietrza kolejowego 11*17 z podwójną komorą spawaną dla układu hamulcowego wagonów towarowych

spawany zbiornik powietrza kolejowego

zbiornik hamulca powietrznego z dwoma przedziałami

rezerwuar układu hamulcowego wagonu towarowego

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

OEM Customized

Orzecznictwo:

TB/T 1900, International Railway Pressure Vessel Spec

Numer modelu:

11*17

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
model:
11*17 Dwukomorowy spawany kolejowy zbiornik powietrza
Oceniona objętość:
Komora Robocza 11L, Komora Reduktora Ciśnienia 17L (tolerancja +/- 1%)
Znamionowe ciśnienie robocze:
600 kPa
Ciśnienie próby hydraulicznej:
900 kPa
Ogólny wymiar:
Długość 715 mm x średnica zewnętrzna 219 mm
Odległość od środka otworów do podnoszenia:
580 mm
Główny materiał:
Q245R Stal węglowa / stal nierdzewna (opcjonalnie)
Waga netto:
42 kg (stal węglowa) / 36 kg (stal nierdzewna)
Standard wykonania:
Norma branży kolejowej TB/T 1900 i międzynarodowe specyfikacje kolejowych zbiorników ciśnieniowych
Warunki płatności i wysyłki
Minimalne zamówienie
10 sztuk
Cena
USD 100-600 / Piece
Szczegóły pakowania
Pudełko kartonowe z białym, niestandardowym blokiem pozycjonującym z pianki wewnątrz
Czas dostawy
15-30 dni na produkcję, 3-7 dni na zapasy
Zasady płatności
T/T, L/C, Western Union
Możliwość Supply
500 sztuk miesięcznie
Opis produktu

Podwójny zbiornik powietrza spawany kolejowy 11*17

Przegląd produktu

Ten dwukomorowy zbiornik powietrza to wytrzymały, spawany zbiornik do przechowywania powietrza, specjalnie zaprojektowany do kolejowych systemów hamulcowych wagonów towarowych. Jako kluczowy element kolejowego wyposażenia pneumatycznego, przyjmuje zintegrowaną, spawaną konstrukcję zbiornika powietrza z wewnętrzną płytą działową, dzieląc zbiornik na dwie niezależne, szczelne komory o znamionowych objętościach odpowiednio 11L i 17L. Dostosowany do kolejowych zaworów hamulcowych typu 120, ten kolejowy zbiornik powietrza zapewnia stabilne i niezawodne wsparcie ciśnienia powietrza dla funkcji hamowania serwisowego pociągu, utrzymywania ciśnienia i powolnego zwalniania, szeroko stosowany w standardowych kolejowych wagonach towarowych na całym świecie.

Kluczowe zalety konstrukcyjne i projektowe

  • Zintegrowana konstrukcja spawana: Przyjmuje pełny proces spawania bez szwów z integralną obudową cylindra i uszczelnieniem elipsy. W porównaniu z tradycyjnymi konstrukcjami montowanymi na kołnierzach, ten spawany zbiornik powietrza charakteryzuje się wyższą sztywnością konstrukcyjną, zerowym ryzykiem wycieku powietrza, większą odpornością na wibracje i dostosowaniem do długoterminowych warunków pracy z wysoką częstotliwością wibracji w ruchu kolejowym.
  • Konstrukcja z dwiema niezależnymi komorami: Dwukomorowy zbiornik powietrza jest precyzyjnie podzielony na komorę roboczą powietrza o objętości 11L i komorę redukcji ciśnienia o objętości 17L. Dwie komory pracują niezależnie, bez wzajemnego zakłócania się, realizując dokładne sterowanie pneumatyczne, skutecznie optymalizując czułość hamowania pociągu i zapewniając stabilne hamowanie etapowe i powolne zwalnianie.
  • Materiał zbiornika ciśnieniowego premium: Wykonany z wysokiej jakości stali na zbiorniki ciśnieniowe Q245R lub ze stali nierdzewnej na zamówienie. Pogrubiona ściana cylindra zapewnia doskonałą odporność na ciśnienie, odporność na korozję i adaptację do niskich temperatur, spełniając rygorystyczne wymagania eksploatacyjne złożonych środowisk kolejowych.
  • Standaryzowane interfejsy i instalacja: Wyposażony w standardowe pneumatyczne gwintowane interfejsy i dolne korki spustowe dla każdej komory, ułatwiające podłączenie rurociągów, codzienne osuszanie i konserwację. Zintegrowana konstrukcja siedziska podnoszącego umożliwia szybki i pewny montaż na ramie dolnej, kompatybilny z głównymi standardami montażu wagonów kolejowych.

Specyfikacje techniczne

PozycjaSpecyfikacja
ModelPodwójny zbiornik powietrza spawany kolejowy 11*17
Objętość znamionowaKomora robocza 11L, komora redukcji ciśnienia 17L (tolerancja +/- 1%)
Ciśnienie robocze znamionowe600 kPa
Ciśnienie próby hydraulicznej900 kPa
Wymiary całkowite715 mm (długość) x 219 mm (średnica zewnętrzna)
Rozstaw osi otworów podnoszących580 mm
Główny materiałStal węglowa Q245R / Stal nierdzewna (opcjonalnie)
Waga netto42 kg (stal węglowa) / 36 kg (stal nierdzewna)
Standard wykonaniaZgodny ze standardem przemysłu kolejowego TB/T 1900 i międzynarodowymi specyfikacjami kolejowych zbiorników ciśnieniowych

Wydajność produktu i zapewnienie jakości

Wszystkie nasze kolejowe zbiorniki powietrza przechodzą rygorystyczne testy fabryczne, w tym 100% test wytrzymałości na ciśnienie hydrauliczne, test szczelności powietrza, nieniszczące badania spoin (MT/RT) i kalibrację objętości. Zintegrowana konstrukcja spawana eliminuje ukryte zagrożenia wycieku powietrza i awarii strukturalnej, zapewniając długoterminową stabilną pracę w scenariuszach kolejowych o wysokiej intensywności. Każdy produkt jest oznaczony formalną tabliczką znamionową z kompletnymi certyfikatami produkcji, raportami z testów i dokumentami jakościowymi, które wspierają globalne inspekcje i odbiory projektów.

Zakres zastosowania

Ten dwukomorowy spawany zbiornik powietrza jest uniwersalnie odpowiedni do różnych kolejowych wagonów towarowych, w tym wagonów samowyładowczych do przewozu zboża, wagonów otwartych, wagonów cystern i innych standardowych pojazdów kolejowych. Jest to pasująca część rdzeniowa systemów hamulcowych typu 120, szeroko stosowana w krajowych i międzynarodowych projektach modernizacji i budowy nowych linii kolejowych, preferowana przez globalnych dostawców sprzętu kolejowego i wykonawców inżynieryjnych.

Usługa dostosowywania

Wspieramy spersonalizowane dostosowywanie kolejowych zbiorników powietrza, w tym konwersję standardów gwintów (gwint NPT/G), regulację rozmiaru, antykorozyjne powłoki powierzchniowe, modernizację materiałów i znakowanie ekskluzywnym logo. Zapewniamy kompleksowe rozwiązania dla globalnego zaopatrzenia w części zamienne do kolei i potrzeb wsparcia projektów.

W przypadku zamówień hurtowych, niestandardowych parametrów lub współpracy OEM, prosimy o kontakt z naszym zespołem sprzedaży w celu uzyskania wyceny.
