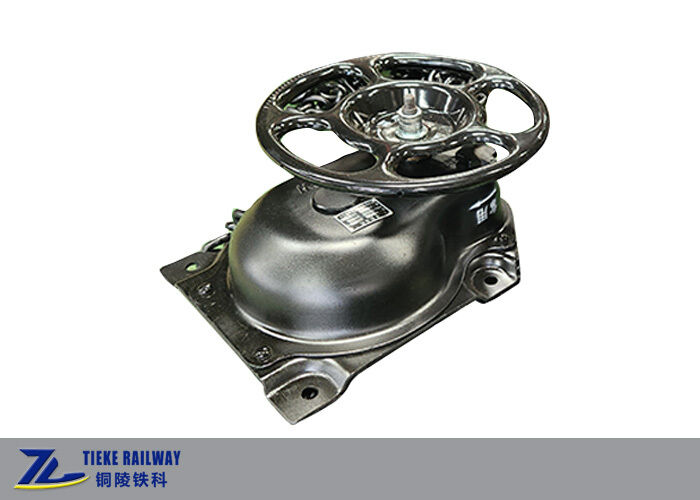

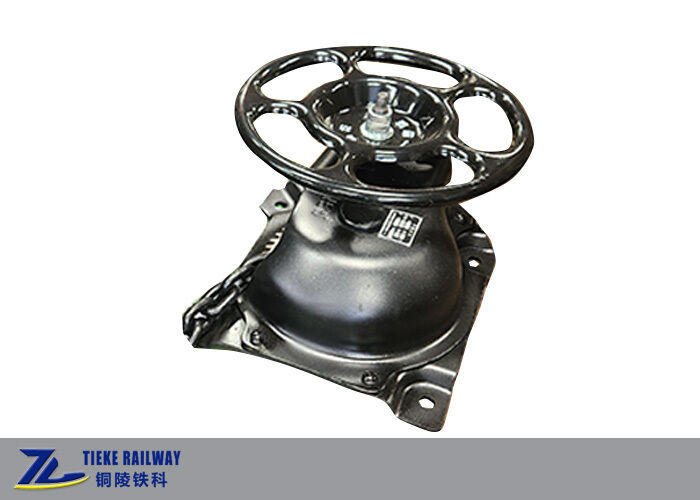

NSW Railway Hand Brake Machine Vertical Wheel 400mm Cast Steel z blokadą

NSW Railway Hand Brake Machine Vertical Wheel 400mm Cast Steel z blokadą

Maszyna hamulcowa kolejowa NSW

Wyrostowe koło

obudowa ze stali odlewanej

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Tieke

Orzecznictwo:

ISO 9001:2015

Numer modelu:

Wł.

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
nazwa:
Hamulec ręczny NSW Pionowy hamulec koła do kolejowych wagonów towarowych
Aplikacja:
Hamulce ręczne do kolejowych wagonów towarowych
Średnica koła ręcznego:
400 mm
Moment wejściowy:
156 Nm
Siła łańcucha wyjściowego:
>=10 kN
Wymiar:
400 mm x 522 mm x 214 mm
Instalowanie rozmiaru otworu:
Średnica 18mm
Zwolnić moment obrotowy:
Niższy niż moment hamowania
Waga:
36 kg
Warunki płatności i wysyłki
Minimalne zamówienie
Zbywalny
Cena
negotiable
Szczegóły pakowania
drewniane skrzynie
Czas dostawy
1-2 miesiące
Zasady płatności
T/T, akredytywa
Możliwość Supply
20000 zestawów rocznie
Opis produktu

Maszyna hamulca ręcznego typu kolejowego NSW dla wagonów towarowych

Maszyna hamulca ręcznego typu NSW jest stosowana do wszystkich rodzajów wagonów towarowych kolejowych do parkowania lub manewrowania. Składa się głównie z obudowy, podstawy, koła ręcznego, dźwigni regulacji prędkości, wału napędowego, wału zwijania łańcucha i mechanizmu blokującego. Na kole ręcznym wydrukowano wskazania kierunku „ON” i „OFF”, a na obudowie znajduje się tabliczka znamionowa.

Instrukcja obsługi

  • WŁĄCZ: Ustaw dźwignię regulacji prędkości pionowo, a następnie obróć koło ręczne zgodnie z ruchem wskazówek zegara, aby wytworzyć i utrzymać siłę hamowania.
  • WYŁĄCZ: Utrzymuj dźwignię regulacji prędkości nieruchomo, obróć koło ręczne o około 40° przeciwnie do ruchu wskazówek zegara, a hamulec ręczny zostanie zwolniony. Moment obrotowy wymagany do zwolnienia wynosi około 50% momentu obrotowego przy hamowaniu.
  • Zwolnij: Obróć dźwignię regulacji prędkości przeciwnie do ruchu wskazówek zegara do pozycji poziomej. W tym momencie język z wypustkami nie działa. W razie potrzeby obracaj koło ręczne zgodnie z ruchem wskazówek zegara, aby hamować, i przeciwnie do ruchu wskazówek zegara, aby zwolnić w dowolnym momencie.
  • Blokada: Wyposażono urządzenie blokujące hamulec obsługiwane kluczem trójkątnym. Aby zablokować hamulec ręczny, po zahamowaniu obróć zakładkę blokującą w lewym dolnym rogu obudowy zgodnie z ruchem wskazówek zegara, aż klucz przestanie się poruszać. Obróć klucz przeciwnie do ruchu wskazówek zegara, aby zwolnić funkcję blokowania.

Główne parametry techniczne

Średnica koła ręcznego400 mm
Moment obrotowy wejściowy156 N·m
Pełna siła wyjściowa łańcucha≥10 kN
Wymiary400mm × 522mm × 214mm
Rozmiar otworu montażowego∅ 18 mm
Waga36 kg

Dlaczego wybrać Tieke Railway

Tieke Railway produkuje i eksportuje wagony kolejowe i części wagonów bezpośrednio. Z ponad 10-letnim doświadczeniem w produkcji wagonów kolejowych i wózków, możemy projektować maszyny hamulca ręcznego i komponenty wózków dla różnych rozstawów szyn, w tym 1435 mm, 1000 mm, 1067 mm i 1520 mm. Prześlij nam swoje rysunki lub wymagania techniczne, aby uzyskać dokładną wycenę.
